包装机械配套产品系列

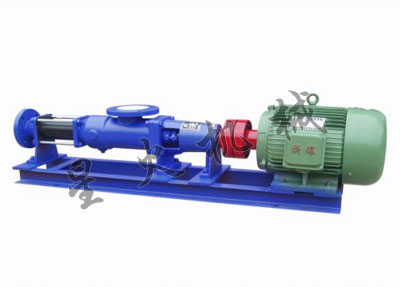

G型单螺杆泵

G型单螺杆泵

G型单螺杆泵 简介:
G系列单螺杆泵是一种内啮合的密封式螺杆泵,属转子式容积泵。单螺杆泵输送介质时扰动小、泵压稳、吸入性能好,可以输送粘稠的非牛顿液体及含有机械杂质和固体颗粒的浓缩物,泵量调节性能好,效率高且高效区宽。适用于输送介质温度-10℃~80℃(特殊泵可达150℃)、高粘度20000~200000MPa.s的所有工业部门。可广泛用于原油、污油、矿浆、泥浆、化工和化纤浆液、胶水、涂料、糖浆、果酱、化妆品以及浓缩污水等介质的输送。

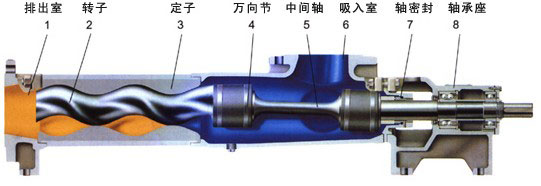

工作原理:
单螺杆泵是一种内啮合回转式容积泵,当单线螺旋的转子在双线螺旋的定子孔内绕定子轴线作行星回转时,转子-定子付之间形成的密闭腔就连续的、匀速的、容积不变的将介质从吸入端输送到压出端。由于这些特性,单螺杆泵特别适合下列工况的工作:
--高粘度介质的输送。介质粘度根据泵的大小不同,从20000MPa.s到200000MPa.s。
--含有固体颗粒或纤维的介质。颗粒粒经大可以到16mm(不超过转子偏心),纤维长度长可以到100mm(相当0.4倍转子螺距),固相含量一般可达40%,当介质中所含固体为粉末状细微颗粒时,多可达60%或更高。
--要求输送连续、压力稳定,不出现往复泵的周期性压力波动。
--要求输送搅动小,不破坏被输送介质的固有结构。
--低的噪声。



技术参数:



泵规格 压力0.3MPa 压力0.6MPa
转速r/min 流量m3/h 电机 转速r/min 流量m3/h 电机
G(F)30-1 910 3.2 Y90L-6(1.1kW) 940 3.1 Y100L-6(1.5kW)
700 2.4 Y100L1-8(0.75kW) 700 2.2 Y100L2-8(1.1kW)
570 1.9 YCJ71(0.75kW) 579 1.7 YCJ71(1.1kW)
445 1.3 YCJ71(0.55kW) 445 1.2 YCJ71(0.75kW)
334 0.9 334 0.8
237 0.44 237 0.4 YCJ71(0.55kW)
G(F)35-1 700 4.5 Y112M-8(1.5kW) 710 4.2 Y132S-8(2.2kW)
579 3.6 YCJ71(1.1kW) 579 3.3 YCJ71(1.5kW)
513 3.1 513 2.8
388 2.2 YCJ71(0.75kW) 393 2 YCJ71(1.1kW)
284 1.4 YCJ71(0.55kW) 288 1.2
214 0.8 214 0.7 YCJ71(0.75kW)
G(F)40-1 710 9.1 Y132M-8(3kW) 710 8.6 Y132M-8(3kW)
587 7.2 YCJ71(2.2kW) 587 6.7 YCJ71(3kW)
520 6.3 520 5.8
393 4.5 YCJ71(1.5kW) 399 4.1 YCJ71(2.2kW)
288 3 YCJ71(1.1kW) 292 2.7
217 2.1 217 1.9 YCJ71(1.5kW)
G(F)50-1 520 13.2 YCJ71(3kW) 504 11.6 YCJ80(5.5kW)
399 9.6 383 8.3 YCJ80(4kW)
240 5 YCJ71(1.5kW) 244 4.5 YCJ71(2.2kW)
149 2.2 YCJ132(1.1kW) 149 2 YCJ132(1.5kW)
G(F)70-1 442 23.6 YCJ80(5.5kW) 411 20 YCJ100(7.5kW)
275 13.4 YCJ80(4kW) 275 12 YCJ100(5.5kW)
115 3.6 YCJ132(2.2kW) 115 3.2 YCJ132(3kW)
G(F)85-1 355 36.7 YCJ100(7.5kW) 360 34 YCJ100(11kW)
226 21.5 YCJ100(5.5kW) 226 19.5 YCJ112(7.5kW)
98 6.3 YCJ132(3kW) 97 5.5 YCJ160(4kW)
G(F)105-1 254 51 YCJ112(11kW) 245 45 YCJ200(15kW)
168 31 YCJ180(7.5kW) 166 28 YCJ200(11kW)
88 13.6 YCJ160(5.5kW) 90 12 YCJ180(7.5kW)
泵规格 压力0.8MPa 压力1.2MPa
转速r/min 流量m3/h 电机 转速r/min 流量m3/h 电机
G(F)10-2 1400 0.25 Y801-4(0.55kW)
910 0.14 YS801-6(0.37kW)
G(F)15-2 1400 1.1 Y802-4(0.75kW) 1400 1 Y90S-4(1.1kW)
910 0.65 YS802-6(0.55kW) 910 0.6 Y90S-6(0.75kW)
700 0.46 YS90L-8(0.55kW) 700 0.41 YS90L-8(0.55kW)
570 0.32 YCJ71(0.55kW) 570 0.29 YCJ71(0.55kW)
445 0.2 445 0.18
334 0.1 334 0.09
G(F)30-2 960 4.4 Y132S-6(3kW) 960 4.1 Y132M1-6(4kW)
710 3.1 Y132S-8(2.2kW) 710 2.8 Y132M-8(3kW)
587 2.4 YCJ71(2.2kW) 587 2.2 YCJ71(2.2kW)
452 1.7 YCJ71(1.5kW) 458 1.6
339 1.1 YCJ71(1.1kW) 339 1 YCJ71(1.5kW)
214 0.5 YCJ71(0.75kW) 240 0.6 YCJ71(1.1kW)
G(F)35-2 710 4.5 Y132M-8(3kW) 720 4.3 Y160M1-8(4kW)
587 3.6 YCJ71(3kW) 587 3.3 YCJ71(3kW)
520 3.1 YCJ71(2.2kW) 520 2.9
399 2.2 399 2 YCJ71(2.2kW)
288 1.3 YCJ71(1.5kW) 288 1.2 YCJ71(1.5kW)
186 0.7 YCJ132(1.1kW) 186 0.6 YCJ132(1.1kW)
G(F)40-2 720 9.2 Y160M-2(5.5kW) 720 8.6 Y160L-8(7.5kW)
571 7 YCJ80(5.5kW) 605 7 YCJ100(7.5kW)
504 6 YCJ80(4kW) 504 5.6 YCJ80(5.5kW)
399 4.5 YCJ71(3kW) 383 3.9 YCJ80(4kW)
292 2.9 YCJ71(2.2kW) 292 2.7 YCJ71(3kW)
196 1.8 YCJ132(2.2kW) 196 1.6 YCJ132(2.2)
G(F)50-2 537 13.5 YCJ100(7.5kW) 545 13 YCJ100(11kW)
383 9 YCJ80(5.5kW) 411 9 YCJ100(7.5kW)
275 6 YCJ80(4kW) 327 6.8 YCJ80(5.5kW)
151 2.5 YCJ132(2.2kW) 151 2.2 YCJ132(3kW)
G(F)70-2 417 21.5 YCJ100(11kW) 417 20 YCJ112(15kW)
301 15 YCJ100(7.5kW) 279 12.5 YCJ112(11kW)
130 5 YCJ160(4kW) 113 3.5 YCJ160(5.5kW)
G(F)85-2 305 30 YCJ112(15kW)
216 20 YCJ200(11kW) 216 18.5 YCJ200(15kW)
100 7.3 YCJ160(5.5kW) 102 6.5 YCJ180(7.5kW)
G(F)105-2
144 25 YCJ200(15kW) 138 22 YCJ280(18.5kW)
83 12.5 YCJ225(11kW) 84 11 YCJ225(15kW)
泵规格 压力1.2MPa 压力1.8MPa
转速r/min 流量m3/h 电机 转速r/min 流量m3/h 电机
G(F)30-3 960 4.1 Y132M1-6(4kW) 960 3.8 Y132M2-6(5.5kW)
710 2.9 Y132M-8(3kW) 720 2.7 Y160M1-8(4kW)
587 2.2 YCJ71(3kW) 587 2 YCJ71(3kW)
458 1.6 YCJ71(2.2kW) 458 1.5
339 1 YCJ71(1.5kW) 344 0.9 YCJ71(2.2kW)
240 0.6 240 0.5 YCJ71(1.5kW)
泵规格 压力1.8MPa 压力2.4MPa
转速r/min 流量m3/h 电机 转速r/min 流量m3/h 电机
G(F)50-4 479 11.5 YCJ112(15kW) 417 9 YCJ112(15kW)
360 8 YCJ100(11kW) 305 6 YCJ100(11kW)
161 2.5 YCJ160(5.5kW) 150 2 YCJ160(5.5kW)
G(F)85-4 284 27.5 YCJ315(30kW) 284 26 YCJ315(37kW)
      222 19 YCJ315(30kW)
94 6.2 YCJ200(11kW) 97 6 YCJ225(15kW)
变转速配套方式
泵型号 高排出压力MPa 转速r/min 流量m3/h 配套电机型号 泵型号 高排出压力MPa 转速r/min 流量m3/h 配套电机型号
GF10-2 0.8 120~1200 0~0.16 YCT90-4B/0.37kW G(F)50-4 2.4 58~580 1~13 YCT250-4B/22kW,ZD15-2
G(F)15-2 1.2 125~1230 0.05~0.9 YCT132-4A/1.1kW
G(F)30-1 0.6 125~1250 0.3~5 YCT160-4A/2.2kW G(F)70-1 0.6 56~560 1~28 YCT225-4A/11kW,ZD15-2
G(F)30-2 1.2 YCT180-4A/4kW G(F)70-2 1.2 YCT250-4B/22kW,ZD15-2
G(F)30-3 1.8 YCT200-4A/5.5kW
G(F)35-1 0.6 125~1250 0.5~8 YCT180-4A/4kW G(F)85-1 0.6 37~370 2~35 YCT225-4B/15kW,ZD15-2
G(F)35-2 1.2 YCT225-4A/11kW G(F)85-2 1.2 YCT280-4A/30kW,ZD20-6
G(F)40-1 0.6 82~820 1~10 YCT200-6B/4kW G(F)85-4 2.4 33~330 2~30 YCT315-4B/45kW,ZD20-7
G(F)40-2 1.2 YCT225-6B/11kW G(F)105-1 0.6 29~290 3~56 YCT250-4B/22kW,ZD20-8
G(F)50-1 0.6 82~820 2~20 YCT225-6A/7.5kW G(F)105-2 1.2 YCT315-4B/45kW,ZD20-8
G(F)50-2 1.2 YCT250-6B/15kW
